Генератор камертонный ГКШ-9 предназначен для работы в составе аппаратуры частного диспетчерского контроля (ЧДК) по линии ДСН (двойного снижения напряжения) или по любой любой двухпроводной линии связи и устанавливается на сигнальных точках и переездах при передачи информации о состоянии аппаратуры СЦБ.

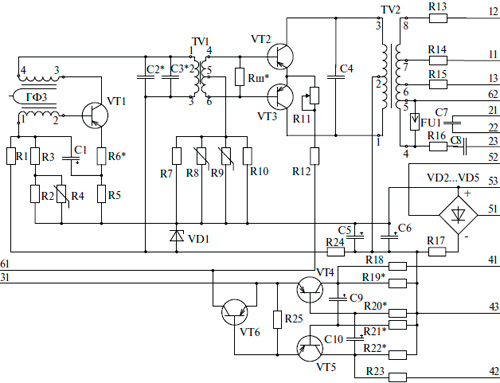

Рис.1. Схема принципиальная генератора контрольного штепсельного ГКШ-9

Технические характеристики ГКШ-9

Напряжение питания переменного тока, В		от 12,6 до 15,4
Напряжение питания постоянного тока, В		от 10,8 до 13,2
Потребляемый ток, А		не более 0,25
Сопротивление нагрузки, Ом		240 и 1400
Номинальное значение длительности импульса и интервала при работе ГКШ в импульсном режиме в зависимости от кода могут составлять, с		1,0±0,01 и 3,0±0,03
Номинальная длительность временного интервала в работе в режиме последовательной передачи , мс		100±1
Габаритные размеры генератора, мм		237х82х203
Масса, кг, не более		3,5

Номинальные значения несущих частот
Тип генератора	Обозначение	Номинальная частота сигнала, Гц	Допустимое отклонение частоты сигнала генератора от номинальной при температуре (25±10)°С , Гц, (%), не более
ГКШ-9	013.00.00.00-09	732,50	± 0,51 (± 0,07)

Временные характеристики при работе генератора в импульсном режиме
Перемычки между выводами	Длительность, с
Перемычки между выводами	импульса	интервала
53-31	1,0 ± 0,2	1,0 ± 0,2
53-31 43-41	0,3 ± 0,1	1,0 ± 0,2
53-31 43-42	1,0 ± 0,2	0,3 ± 0,1
53-31 43-42-41	0,3 ± 0,1	0,3 ± 0,1

Положения регулятора напряжения выхода генератора и положения перемычки на выходных контактах
Сопротивление нагрузки, Ом	Положение регулятора напряжения выхода генератора	Перемычки между контактами	Напряжение сигнала на выходе генератора, В
1400	«больше»	21-62 21-13 21-11 21-12	10,0, не менее 5,0, не менее 2,5, не менее 1,2, не менее
1400	«меньше»	21-62 21-13 21-11 21-12	1,00, не более 0,50, не более 0,25, не более 0,12, не более
240	«больше»	21-62 21-13 21-11 21-12	2,50, не менее 1,00, не менее 0,50, не менее 0,25, не менее
240	«меньше»	21-62 21-13 21-11 21-12	0,250, не более 0,100, не более 0,050, не более 0,025, не более
