Горелка сварочная А-547уМ

Горелка сварочная А-547уМ используются в составе полуавтоматических сварочных комплексов, которые владеют коммутационным разъемом 15Н12. Представляет собой специальный узел, применяемый для проведения сварочных работ в защитной газовой среде с помощью стальных проволочных электродов.

Эксплуатация

• Для оптимальной работы сварочной горелки используется сварочный ток величиной 260 А (для смеси аргона и углекислого газа) или 315 А (для углекислого газа).
• Горелки необходимо эксплуатировать в умеренных климатических условиях при температуре окружающего воздуха от -10 до +40°C.

Особенности

Сварочные горелки этого вида отличаются простой и надежной конструкцией, включающей в себя рукоятку с мундштуком, наконечник, свечу, спираль с изолятором и сенные сопла. В процессе практического применения, устройство А-547уМ обеспечивает эффективное смешивание смеси горючего газа с кислородом. Это проводится с целью получения высокотемпературного пламени, обеспечивающего расплавление электродной проволоки в сварочной ванне.

Режимы работы

Горелка А-547уМ может применяться для работы в нескольких сварочных режимах, среди которых:

• сварка в среде активного газа;
• сварка в среде инертных газов;
• полуавтоматическая сварка с помощью плавящихся электродов в защитной газовой атмосфере.

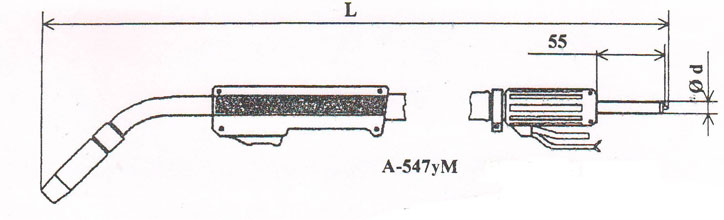

Рис.1 Общий вид
